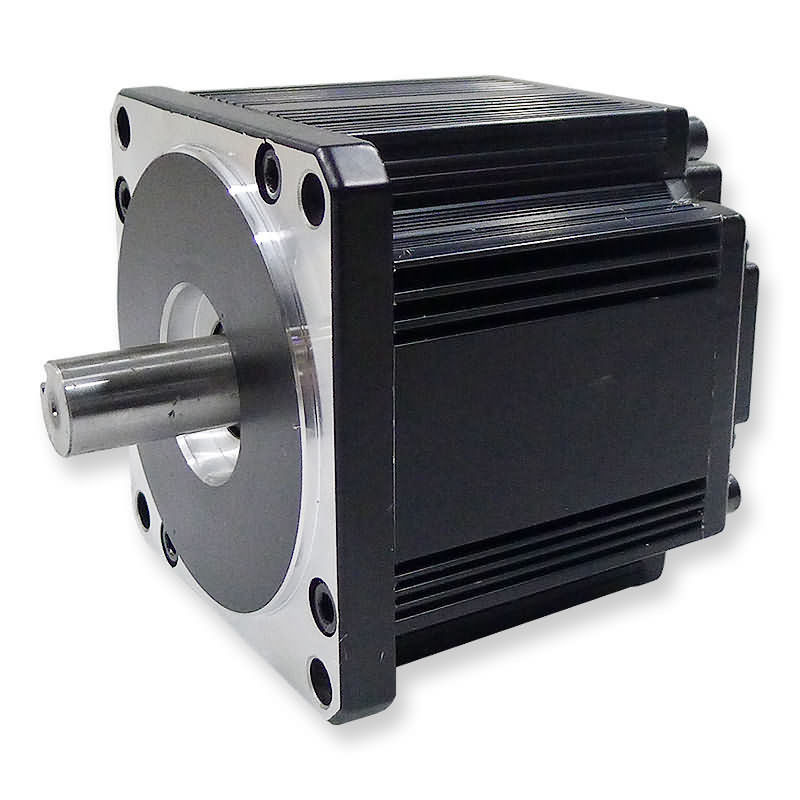

310 VDC Brushless E Motor
Spesifikasi umum
| Jenis berliku |
YWE |
| Sudut efek hall |
120 Deg.Sudut listrik |
| Putar radial |
0,02mm / 460g |
| Akhiri main |
0,08mm / 450g |
| Maks.kekuatan radial |
220N @ 20mm dari flensa |
| Maks.kekuatan aksial |
60N |
| Kelas isolasi |
B |
| Kekuatan dielektrik |
500VDC selama satu menit |
| Resistensi isolasi |
100MΩ mnt., 500VDC |
Data kinerja
| Model |
Unit |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Jumlah tiang |
|
8 |
| Jumlah fase |
|
3 |
| Nilai tegangan |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Nilai kecepatan |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Torsi kedai kontinu |
Nm |
2.2 |
2,2 |
4.8 |
7.164 |
7.16 |
8.592 |
8.592 |
| Dinilai torsi |
Nm |
2 |
2 |
4 |
6 |
6 |
7.16 |
7.16 |
| Nilai daya |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Torsi puncak |
Nm |
6 |
6 |
12 |
17.91 |
17.91 |
21.48 |
21.48 |
| Arus puncak |
SEBUAH |
8 |
14.5 |
14.7 |
31.5 |
37.5 |
37.5 |
45 |
| Konstanta torsi |
Nm / A |
0,77 |
0,77 |
0,77 |
0,595 |
0,5 |
0,595 |
0,5 |
| EMF kembali |
V / KRPM |
80.5 |
44.2 |
81.58 |
62.96 |
53.1 |
53.1 |
62.96 |
| Inersia rotor |
gc㎡ |
1.9 |
1.9 |
3.3 |
5 |
5 |
5.9 |
5.9 |
| Panjang tubuh |
mm |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Rentang tegangan |
VDC |
48 ～ 310 |
| Kisaran kecepatan |
RPM |
1000 ～ 3000 |
| Bobot |
Kg |
4.8 |
4.8 |
5.2 |
5.5 |
5.5 |
6 |
6 |
Deskripsi
Brushless DC Motors banyak digunakan dalam berbagai aplikasi seperti peralatan kantor, pompa, mesin tekstil dan banyak lagi.
Opsi Kustomisasi
Detail Poros & Pemasangan Kustom:
Semua motor dapat disediakan berdasarkan permintaan dengan poros tunggal atau ganda, poros lebih pendek dan lebih panjang, serta banyak modifikasi lainnya.Flensa Ubahsuaian dan detail pemasangan lainnya juga dapat dipertimbangkan.
Encoder:
Semua motor dapat disediakan atas permintaan dengan berbagai opsi dan resolusi encoder.
Rem:
Semua motor dapat dilengkapi dengan rem parkir elektromagnetik, dengan atau tanpa pelepasan tangan.
Kabel Harness:
Semua motor dapat disediakan berdasarkan permintaan dengan kabel harness khusus dan / atau kabel timbal khusus dengan atau tanpa konektor
Aplikasi:
- proyek surya
- mobil
- komunikasi
- printer inkjet
- pompa
- blower medis
- keamanan
Dimensi dalam mm
