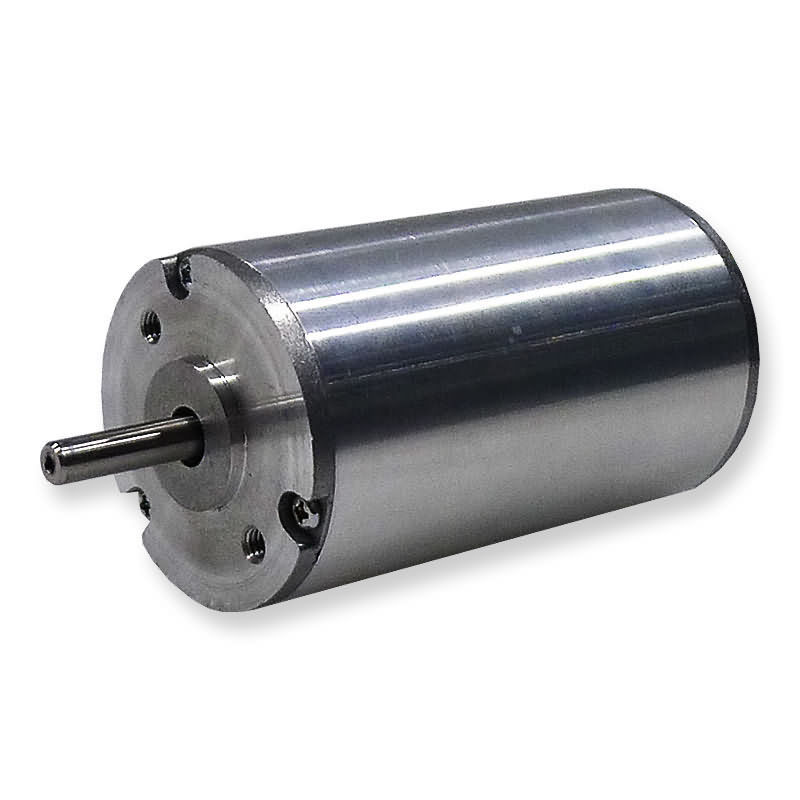

4 Polandia 3 Fase Kecepatan Maks. 15000RPM Brushless E Motor
Spesifikasi umum
|
Jenis berliku
|
YWE
|
|
Sudut efek hall
|
120 Deg.Sudut listrik
|
|
Putar radial
|
0,02mm / 460g
|
|
Akhiri main
|
0,02mm / 400g
|
|
Maks.kekuatan radial
|
15N @ 10mm dari flensa
|
|
Maks.kekuatan aksial
|
10N
|
|
Kelas isolasi
|
B
|
|
Kekuatan dielektrik
|
500VDC selama satu menit
|
|
Resistensi isolasi
|
100MΩ mnt., 500VDC
|
Data kinerja
|
Model
|
Unit
|
42ZW3Y
45A20
|
42ZW3Y
45A40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75A20
|
42ZW3Y
75A40
|
42ZW3Y
75A60
|
|
Jumlah tiang
|
|
4
|
|
Jumlah fase
|
|
3
|
|
Nilai tegangan
|
VDC
|
24
|
|
Nilai kecepatan
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
Torsi kedai kontinu
|
Nm
|
0,048
|
0,048
|
0,048
|
0,096
|
0,096
|
0,096
|
0,192
|
0,192
|
0,192
|
|
Dinilai torsi
|
Nm
|
0,04
|
0,04
|
0,04
|
0,08
|
0,08
|
0,08
|
0,16
|
0,16
|
0,16
|
|
Nilai daya
|
W
|
8.4
|
16.75
|
25
|
21
|
42
|
63
|
33.5
|
67
|
100
|
|
Torsi puncak
|
Nm
|
0,12
|
0,12
|
0,12
|
0,25
|
0,25
|
0,25
|
0,45
|
0,45
|
0,45
|
|
Arus puncak
|
SEBUAH
|
1.34
|
2.68
|
4
|
3.7
|
7
|
10.5
|
5.6
|
11.2
|
16.8
|
|
Konstanta torsi
|
Nm / A
|
0,075
|
0,04
|
0,028
|
0,075
|
0,043
|
0,029
|
0,075
|
0,043
|
0,029
|
|
EMF kembali
|
V / KRPM
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
|
Inersia rotor
|
gc㎡
|
14.6
|
14.6
|
14.6
|
20.3
|
20.3
|
20.3
|
38
|
38
|
38
|
|
Panjang tubuh
|
mm
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
Rentang tegangan
|
VDC
|
24 ~ 48
|
|
Kisaran kecepatan
|
RPM
|
2000 ～ 15000
|
|
Bobot
|
Kg
|
0,37
|
0,37
|
0,37
|
0,46
|
0,46
|
0,46
|
0,63
|
0,63
|
0,63
|
Deskripsi
3X MOTION Brushless DC Motors banyak digunakan dalam berbagai aplikasi seperti peralatan kantor, pompa, mesin tekstil dan banyak lagi.
Opsi Kustomisasi
Detail Poros & Pemasangan Kustom:
Semua motor dapat disediakan berdasarkan permintaan dengan poros tunggal atau ganda, poros lebih pendek dan lebih panjang, serta banyak modifikasi lainnya.Flensa Ubahsuaian dan detail pemasangan lainnya juga dapat dipertimbangkan.
Encoder:
Semua motor dapat disediakan atas permintaan dengan berbagai opsi dan resolusi encoder.
Rem:
Semua motor dapat dilengkapi dengan rem parkir elektromagnetik, dengan atau tanpa pelepasan tangan.
Kabel Harness:
Semua motor dapat disediakan berdasarkan permintaan dengan kabel harness khusus dan / atau kabel timbal khusus dengan atau tanpa konektor
Aplikasi:
proyek surya
mobil
komunikasi
printer inkjet
pompa
blower medis
keamanan
Dimensi dalam mm
