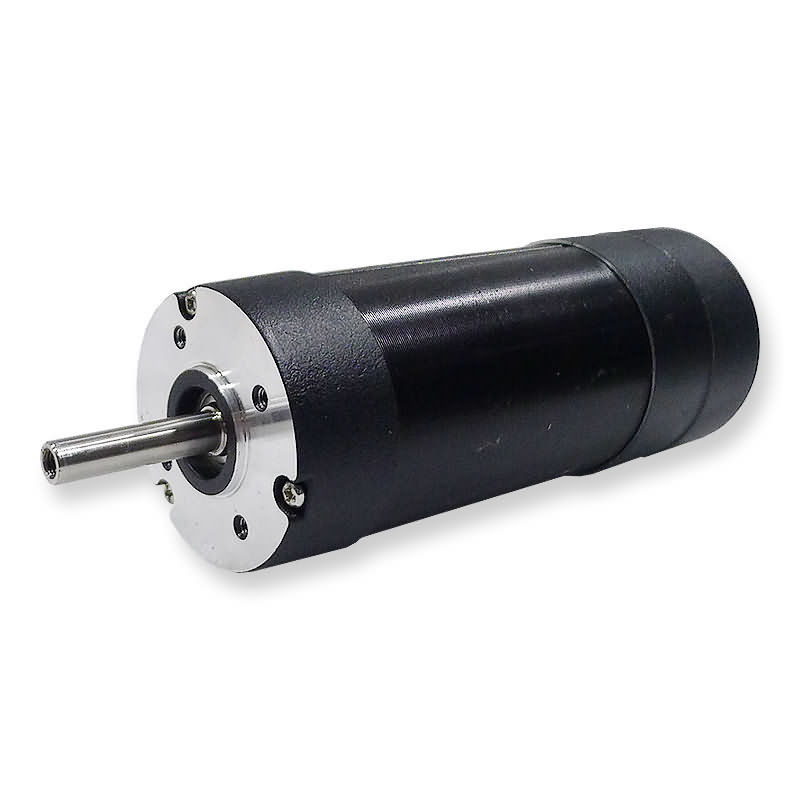

Putar Radial 0,025mm / 460g Delta Winding Brushless E Motor
-
-
Gambar besar :
Putar Radial 0,025mm / 460g Delta Winding Brushless E Motor
|
Detail produk:
| Tempat asal: |
Cina |
| Nama merek: |
OEM |
| Sertifikasi: |
CE/ISO/ROHS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: |
Dapat dinegosiasikan |
| Harga: |
negotiable |
| Kemasan rincian: |
dengan karton ekspor |
| Waktu pengiriman: |
15-25 hari |
| Syarat-syarat pembayaran: |
L / C, T / T, Western Union, Paypal |
| Menyediakan kemampuan: |
25000 pc / bulan |
|
Detil Deskripsi produk
| Jenis berliku: |
DELTA |
Max. Maks. axial force kekuatan aksial: |
15N |
| Jumlah tiang: |
8 |
Jumlah fase: |
3 |
| Kisaran kecepatan: |
2000 ～ 8000RPM |
Rentang tegangan: |
12 ～ 48V |
| Menyoroti: |
Delta Winding motor listrik brushless, 8 tiang motor listrik dc brushless, Delta 3 fase Motor DC Brushless |
Putar Radial 0,025mm / 460g Delta Winding Brushless E Motor
Spesifikasi umum
|
Jenis berliku
|
Delta
|
|
Sudut efek hall
|
120 Deg.Sudut listrik
|
|
Putar radial
|
0,025mm / 460g
|
|
Akhiri main
|
0,025mm / 4000g
|
|
Maks.kekuatan radial
|
75N @ 20mm dari flensa
|
|
Maks.kekuatan aksial
|
15N
|
|
Kelas isolasi
|
B
|
|
Kekuatan dielektrik
|
500VDC selama satu menit
|
|
Resistensi isolasi
|
100MΩ mnt., 500VDC
|
Data kinerja
| Model |
Unit |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Jumlah tiang |
|
8 |
|
|
|
| Jumlah fase |
|
3 |
|
|
|
| Nilai tegangan |
VDC |
24 |
|
|
|
| Nilai kecepatan |
RPM |
2000 |
4000 |
8000 |
2000 |
| Torsi kedai kontinu |
Nm |
0,072 |
0,072 |
0,072 |
0,144 |
| Dinilai torsi |
Nm |
0,063 |
0,063 |
0,063 |
0,125 |
| Nilai daya |
W |
13 |
26 |
52 |
26 |
| Torsi puncak |
Nm |
0,19 |
0,19 |
0,19 |
0,375 |
| Arus puncak |
SEBUAH |
2.7 |
5.4 |
10.8 |
5.3 |
| Konstanta torsi |
Nm / A |
0,074 |
0,035 |
0,02 |
0,074 |
| EMF kembali |
V / KRPM |
7.82 |
3.66 |
2.1 |
7.82 |
| Inersia rotor |
gc㎡ |
24 |
24 |
24 |
48 |
| Panjang tubuh |
mm |
41 |
41 |
41 |
61 |
| Rentang tegangan |
VDC |
12 ～ 48 |
|
|
|
| Kisaran kecepatan |
RPM |
2000 ～ 8000 |
|
|
|
| Bobot |
Kg |
0,3 |
0,3 |
0,3 |
0,45 |
| Model |
Unit |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Jumlah tiang |
|
8 |
|
|
|
| Jumlah fase |
|
3 |
|
|
|
| Nilai tegangan |
VDC |
24 |
|
|
|
| Nilai kecepatan |
RPM |
4000 |
8000 |
2000 |
4000 |
| Torsi kedai kontinu |
Nm |
0,144 |
0,144 |
0,225 |
0,225 |
| Dinilai torsi |
Nm |
0,125 |
0,125 |
0,19 |
0,19 |
| Nilai daya |
W |
52 |
104 |
39.5 |
79 |
| Torsi puncak |
Nm |
0,375 |
0,375 |
0,57 |
0,57 |
| Arus puncak |
SEBUAH |
10.6 |
21.2 |
7.25 |
14.5 |
| Konstanta torsi |
Nm / A |
0,035 |
0,02 |
0,074 |
0,035 |
| EMF kembali |
V / KRPM |
3.66 |
2.1 |
7.82 |
3.66 |
| Inersia rotor |
gc㎡ |
48 |
48 |
72 |
72 |
| Panjang tubuh |
mm |
61 |
61 |
81 |
81 |
| Rentang tegangan |
VDC |
12 ～ 48 |
|
|
|
| Kisaran kecepatan |
RPM |
2000 ～ 8000 |
|
|
|
| Bobot |
Kg |
0,45 |
0,45 |
0,6 |
0,6 |
| Model |
Unit |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Jumlah tiang |
|
8 |
|
|
|
| Jumlah fase |
|
3 |
|
|
|
| Nilai tegangan |
VDC |
24 |
|
|
|
| Nilai kecepatan |
RPM |
8000 |
2000 |
4000 |
6000 |
| Torsi kedai kontinu |
Nm |
0,225 |
0,3 |
0,3 |
0,3 |
| Dinilai torsi |
Nm |
0,19 |
0,25 |
0,25 |
0,25 |
| Nilai daya |
W |
158 |
52.5 |
105 |
157.5 |
| Torsi puncak |
Nm |
0,57 |
0,75 |
0,75 |
0,75 |
| Arus puncak |
SEBUAH |
29 |
10 |
20 |
30 |
| Konstanta torsi |
Nm / A |
0,02 |
0,074 |
0,035 |
0,028 |
| EMF kembali |
V / KRPM |
2.1 |
7.82 |
3.66 |
3 |
| Inersia rotor |
gc㎡ |
72 |
96 |
96 |
96 |
| Panjang tubuh |
mm |
81 |
101 |
101 |
101 |
| Rentang tegangan |
VDC |
12 ～ 48 |
|
|
|
| Kisaran kecepatan |
RPM |
2000 ～ 8000 |
|
|
|
| Bobot |
Kg |
0,6 |
0.8 |
0.8 |
0.8 |
Opsi Kustomisasi
Detail Poros & Pemasangan Kustom:
Semua motor dapat diberikan atas permintaan dengan poros tunggal atau ganda, poros lebih pendek dan lebih panjang, serta banyak modifikasi lainnya. Flensa khusus dan detail pemasangan lainnya juga dapat dipertimbangkan.
Encoder:
Semua motor dapat disediakan atas permintaan dengan berbagai opsi dan resolusi encoder.
Rem:
Semua motor dapat dilengkapi dengan rem parkir elektromagnetik, dengan atau tanpa pelepasan tangan.
Kabel Harness:
Semua motor dapat disediakan berdasarkan permintaan dengan kabel harness khusus dan / atau kabel timbal khusus dengan atau tanpa konektor
